數控車銑復合，顧名思義，也就是一臺包含了數控車床和數控銑床所有功能特點的一臺復合機床又它的功能包括車銑復合、車銑磨復合、銑磨復合，復合的目的就是讓一臺機床具備多個功能性，它可以一次裝夾完成多任務，提高加工效率和加工精度。
數控車銑復合主要功能

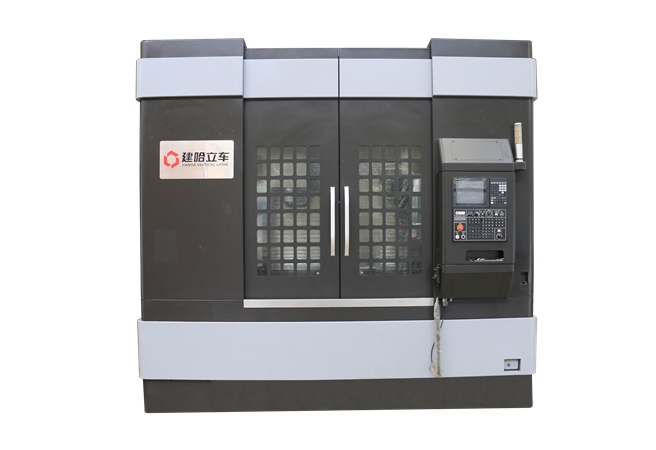

VTCH80 數控立式車銑復合采用雙通道數控系統分別控制兩組滑臺，可滿足零部件的車削、銑削。鉆孔等復合加工的工藝。數控車銑復合適用于多種盤類、泵閥類、殼類零部件生產加工?？蓱?yīng)用于汽車、軌道交通、航天航空等多個領域。
數控車銑復合機床是復合加工機床的一種主要機型,除具備數控車床上的功能還可以完成平面銑削、鉆孔、攻絲、直槽、螺旋槽及銑齒等,具有車削、銑削以及鏜削等復合功能,能夠?qū)崿F(xiàn)一次裝夾、全部完工的加工理念。
主要特點
機床采用滾柱型線性滑軌。具有超高剛性和超重負載能力。大幅度提升了機床縱橫進給運動的定位精度和承載能力。
機床主軸帶輪和主軸數控伺服電機帶輪通過皮帶鏈接，配置大扭矩伺服電機，無級變速，且變速范圍廣。滿足零件的粗加工和精加工對主軸轉速的不同要求。
機床刀架采用臥式多工位數控刀架和圓盤式刀庫。換刀速度快，刀具刀位多，大大提高工作效率。
主軸上端可根據客戶要求配置圓盤式工作臺或者液壓卡盤。
技術參數
單位
parameter
技術參數
單位
parameter
最大回轉直徑
mm
900
刀庫形式
?
圓盤
最大加工直徑
mm
800
刀庫容量
?
16/24
最大切削高度
mm
700
刀柄形式
BT
40
主軸轉速
?
50~1000
最大刀具長度
mm/
25
水平移動距離
mm
X-500
最大刀具重量
kg
8
?
mm
X′-450
換刀時間
sec
2.5
垂直移動距離
mm
Z-700
重復定位精度
mm
±0.005
?
mm
Z′-700
定位精度
mm
±0.008
XZ快速進給速率
mm/min
16000
最小定位單位
mm
±0.001
副主軸轉速
r/min
500-6000
主軸最小分度
?
0.01°
付主軸錐度
BT
400/500
主軸分度定位精度
?
±0.01°
主軸功率
KW
22
主軸分度重復定位精度
?
±0.01°
付主軸功率
KW
7.5
凈重
KG
1100
主軸鼻端至工作臺距離
mm
100-800
占地面積
mm
3290*2650*3360
